FireFree 101 Brandfuge og IP Kapslingsklasse

Brandlukkere, entreprenører og elektrikere ved det godt: Hvis man laver hul i en brandadskillende væg fordi man skal føre installationer igennem, så skal hullet lukkes, så brandklassifikationen i den brandadskillende væg genoprettes. Det siger Bygningsreglementet.

Samme regelsæt gør sig gældende, når man laver hul i en forfradåse, der er dokumenteret til en given IP kapslingsklasse (Ingress Protection iht. IEC 60529, der angiver, hvor godt et elektrisk produkt eller et kabinet er beskyttet mod indtrængen af faste genstande (herunder støv) og væsker (fugt og vand). Kort sagt: hullet i dåsen skal brandlukkes, så IP kapslingsklassen genoprettes.

Til det formål, kan Scandi Supply nu tilbyde en dokumenteret løsning.

Én fugemasse – flere funktioner

FireFree 101 kan anvendes til dokumenteret brandlukning i den bagvedliggende bygningsdel og til dokumenteret opretholdelse af IP-kapslingsklasser i specifikke elektriske installationer.

Dokumenteret til populære LK-installationer - Testede løsninger til produkter, elektrikeren allerede kender

FireFree 101 Brandfuge er dokumenteret til blandt andet

  • IP2X-C til LK UG150

  • IP40 -tætning af kabelgennemføringer i LK FUGA® og LK FUGA®Air dåser

Praktisk løsning til elektrikeren

  • FireFree 101 leveres som en brugsklar pasta og kan påføres direkte omkring kabler og gennemføringer.

  • Enkel påføring med fugepistol

  • Enklere materialevalg.

  • Potentielt mindre lagerbeholdning.

  • Mere fleksibel anvendelse.

  • Velegnet til forskellige gennemføringer.

  • Dokumenterede løsninger til konkrete installationer.

  • Lettere produktvalg.

  • Mindre usikkerhed om korrekt tætning.

  • Let at integrere i eksisterende arbejdsrutiner.

  • Enkel montage og dokumenteret tætning med kun 5 mm fugedybde

  • Løsningerne kan retrofittes så fejl og mangler let kan udbedres

  • Robust brandfuge, også til krævende installationsmiljøer.

Dokumenteret tætning – fra montage til aflevering

Scandi Supply anbefaler at I monterer etiketten ”Identifikationslabel for tavletæthed”, der viser, at tavlens kapslingsklasse er opretholdt med FireFree 101 Brandfuge.

Det letter kvalitetssikringen, synliggør dokumentationen for udført arbejde og forbedrer sporbarheden. Og så understøtter det en pæn og profession aflevering af dit installatørarbejde.

Fakta om løsningerne

LK UG150 Gruppetavle - IP2XC

Producent: Schneider Electric Danmark A/S
Produktserie: LK UG150
Produkt: LK UG150 gruppetavle, type -2, -6, -12, -18 og -24
Kapslingsklasse: IP30 iht. DS/EN 60529, verificeret i relation til relevant produktstandard DS/EN IEC 60670-1/-24
Færdigmonteret tavle: Beskyttelsesgrad iht. DS/EN IEC 61439-3, minimum IP2XC efter installation.

Løsningen er dokumenteret til IP2XC, når udslagsblanketterne i bagpladen er helt eller delvist fjernet, og de derved fremkomne åbninger er tætnet med FireFree 101 Brandfuge.

Løsningen er ligeledes dokumenteret til IP2XC ved gennemføring af ét eller flere kabler gennem åbningerne i bagpladen, når gennemføringerne tætnes med FireFree 101 Brandfuge. Løsningen er desuden dokumenteret til IP30 for tavlekapslingen inden montering af elektriske komponenter.

LK FUGA® AIR indmuringsdåse – IP40

Producent: Schneider Electric Danmark A/S
Produktserie: LK UG150
Produkt: LK UG150 gruppetavle, type -2, -6, -12, -18 og -24
Kapslingsklasse: IP30 iht. DS/EN 60529, verificeret i relation til relevant produktstandard DS/EN IEC 60670-1/-24
Færdigmonteret tavle: Beskyttelsesgrad iht. DS/EN IEC 61439-3, minimum IP2XC efter installation.

LK FUGA® AIR indmuringsdåse fra Schneider Electric er klassificeret IP40. Dåsen er forsynet med 16 mm membraner for kabelgennemføring eller rørindføring. Ved ændringer af dåsens kabelindføringer skal kapslingsklassen opretholdes. Anvendelse af FireFree 101 Brandfuge til tætning af kabelgennemføringer
gennem åbninger med en diameter på op til Ø30 mm i indmuringsdåsens bagplade eller sidevæg er
dokumenteret til IP40 ved prøvning iht. DS/EN 60529, når FireFree 101 Brandfuge påføres med en fugedybde på minimum 5 mm.

Løsningen dækker også ved anvendelse af LK FUGA® AIR indstøbningsdåse

LK FUGA® indmuringsdåse – IP20

Producent: Schneider Electric Danmark A/S
Produktserie: LK FUGA®
Produkt: LK FUGA® indmuringsdåse
Kapslingsklasse: IP20 iht. DS/EN 60529, verificeret i relation til relevant produktstandard DS/EN IEC 60670-1

LK FUGA® indmuringsdåse fra Schneider Electric, er klassificeret IP20. Dåsen er forsynet med 16 mm udslagsblanketter i sider og 16/20 mm udslagsblanketter i bunden for kabelgennemføring eller rørindføring.

FireFree 101 Brandfuge er dokumenteret for brandlukning af installationsgennemføringer i brandadskillende bygningsdele og kan derfor ligeledes anvendes, hvor kabler føres igennem en brandadskillende bygningsdel bag tavlen.

Ved kabelgennemføringer eller ændringer af dåsens kabelindføringer skal kapslingsklassen opretholdes.

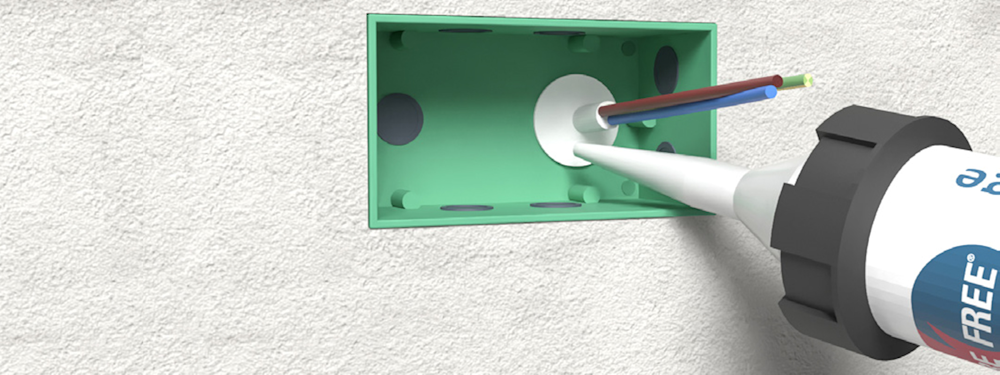

Anvendelse af FireFree 101 Brandfuge til tætning af kabelgennemføringer gennem åbninger med en diameter på op
til Ø30 mm i indmuringsdåsens bagplade eller sidevæg er dokumenteret til IP40 ved prøvning iht. DS/EN 60529, når FireFree 101 Brandfuge påføres med en fugedybde på minimum 5 mm.

Løsningen dækker også ved anvendelse af LK FUGA® indstøbningsdåse gl. type.

Læs mere on montering i installationsvejledninge for FireFree 101 Brandfuge og IP kapslingsklasse

Se installationsvejledningen på FireFree 101 Brandfuge.
