FireFree 701 – dokumenteret passiv brandsikring af rørgennemføringer

Når installationer som plastrør og alupexrør føres gennem en brandadskillende væg eller etagedæk, skaber de en potentiel svaghed i konstruktionen. Derfor er korrekt brandsikring af gennemføringer en vigtig del af den passive brandsikring.

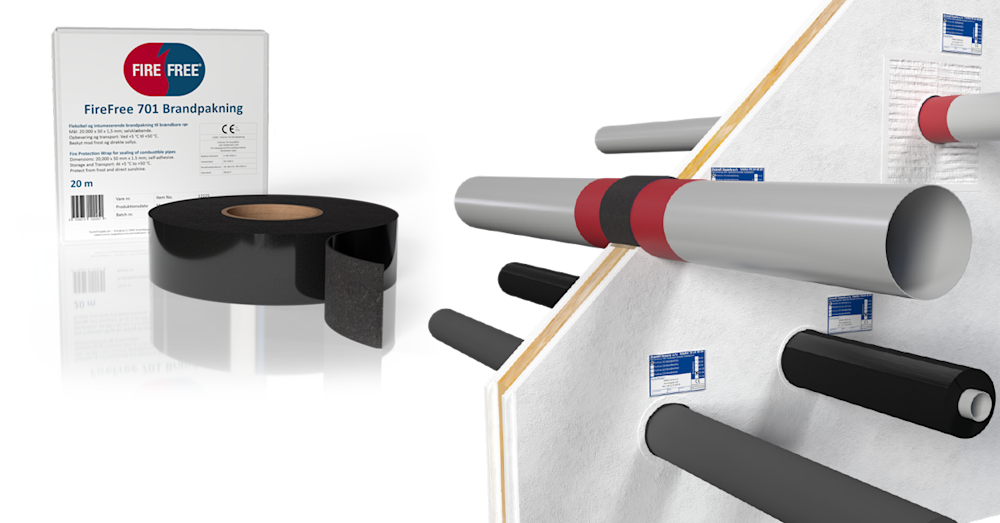

FireFree 701 Brandpakning er udviklet til netop denne opgave. Brandpakningen består af et ekspanderende grafitbånd, der monteres omkring installationen og aktiveres ved varmepåvirkning. Når temperaturen stiger ved en brand, ekspanderer materialet og er med til at udfylde og lukke det hul der opstår, når installationen er smeltet væk.

Hvorfor vælge FireFree 701 Brandpakning?

En af de store fordele ved FireFree 701 er, at produktet kombinerer en enkel montage med dokumenterede brandtekniske egenskaber. Brandpakningen leveres i ruller. Den afkortes til den nødvendige længde og omvikles omkring installationen. Plastfolien på brandpakningen fjernes, så materialet bliver selvklæbende mod installationen. Ved flere lag kan lagene desuden limes sammen, hvorefter omviklingen skubbes ind i udsparingen. På den måde kan løsningen tilpasses den konkrete rørdimension.

Ekspanderer, når branden kræver det

FireFree 701 er baseret på ekspanderende grafit. Produktet har en ekspansionsrate på op til 22:1, et ekspansionstryk på 1,2 N/mm² og en ekspansionstemperatur på cirka 175 °C. Det er netop denne egenskab, der gør produktet velegnet til passiv brandsikring af gennemføringer. Ved brandpåvirkning ekspanderer brandpakningen og bidrager til at lukke den åbning, som installationen ellers kan udgøre i den brandadskillende konstruktion.

Dokumenterede løsninger

Ved passiv brandsikring er det afgørende ikke blot at vælge et materiale med gode egenskaber. Den samlede løsning skal være dokumenteret til den konkrete konstruktion og installation.

FireFree 701 Brandpakning er omfattet af en Europæisk Teknisk Vurdering (ETA), udstedt på grundlag af det europæiske vurderingsdokument EAD 350454-00-1104. I installationsvejledningen vises konkrete klassifikationer for forskellige rørtyper, dimensioner, isoleringer og bygningskonstruktioner. Det giver mulighed for at vælge en dokumenteret løsning. FireFree 701 er dokumenteret til blandt andet plastrør og alupexrør, både med og uden brændbar isolering som PE-skum og cellegummi. Installationsvejledningen indeholder løsninger for en lang række kendte rørsystemer, f.eks. Geberit, REHAU, KE KELIT, Henco, Pipelife, POLO-KAL, Wavin og GF. Dermed kan FireFree 701 indgå i mange forskellige installationsløsninger.

Kan anvendes i både vægge og etagedæk

FireFree 701 er ikke begrænset til én bestemt konstruktionstype.Installationsvejledningen beskriver blandt andet anvendelse i:

• gipsvægge på mindst 100 mm

• vægge i porebeton, murværk og beton

• ensidigt beklædte skaktvægge på mindst 40 mm

• etageadskillelser i porebeton eller beton på mindst 150 mm.

Det gør produktet anvendeligt i både nybyggeri og renoveringsopgaver, hvor installationer skal føres gennem forskellige typer brandadskillende konstruktioner.

En løsning, der er nem at arbejde med

I en travl hverdag på byggepladsen er montagevenlighed vigtig. FireFree 701 leveres på rulle, og emballagen fungerer samtidig som dispenser. På bagsiden af kassen findes et skema, der angiver de nødvendige længder i forhold til antal omviklinger for forskellige installationer og isoleringstykkelser.

Montagen følger grundlæggende fire trin:

1. FireFree 701 afkortes til den nødvendige længde.

2. Brandpakningen omvikles installationen.

3. Annularfugen udfyldes med den foreskrevne FireFree 101 Brandfuge eller FireFree 250 Brandmørtel – eventuelt med bagstop.

4. Omviklingen skubbes ind i åbningen. For alle de beskrevne løsninger skal FireFree 701 indbygges med et fremspring på 0-5 mm i forhold til konstruktionen.

Gode egenskaber i krævende miljøer

FireFree 701 har flere egenskaber, som gør produktet robust i praktisk anvendelse. Installationsvejledningen fremhæver blandt andet:

• gode fugtresistente egenskaber

• tolerance over for store temperaturudsving

• resistens over for UV

• resistens over for flere typer olie og kemikalier.


Produktet har desuden robusthedsklasse X, og vejledningen angiver en forventet levetid på 60 år i henhold til ASTM E 2923-14. Det er væsentlige egenskaber, når brandsikringen skal fungere som en permanent del af bygningens passive brandsikring.

Formålet med brandlukning er at sikre, at en brandadskillende konstruktion fortsat kan udføre sin funktion, selv om den er gennembrudt af installationer. Det er derfor vigtigt at se på hele den dokumenterede gennemføringsløsning. Installationsvejledningen angiver eksempelvis krav til annularåbningen, fugedybde, eventuelt bagstop samt placering af ophæng og bæringer. For en væg på mindst 100 mm eller en etageadskillelse på mindst 150 mm er den maksimale angivne annularåbning 50 mm, mens kravene til fugedybde og bagstop afhænger af konstruktionen.

Ligeledes er der angivet minimumsafstande mellem gennemføringer, og installationerne skal understøttes korrekt på den relevante side af den brandadskillende konstruktion.

Det understreger en vigtig pointe: Et godt brandlukningsprodukt er kun én del af en god passiv brandsikring. Det er den dokumenterede løsning og den korrekte montage, der tilsammen skaber den brandtekniske funktion.

Derfor er FireFree 701 et stærkt valg

FireFree 701 Brandpakning er et godt valg, når der skal udføres passiv brandsikring af rørgennemføringer, fordi produktet kombinerer:

Dokumentation
Produktet er omfattet af en ETA og en dokumenteret række af løsninger til forskellige installationer og konstruktioner.

Effektiv brandteknisk funktion
Den ekspanderende grafit aktiveres ved varmepåvirkning og bidrager til at lukke gennemføringen under brand.

Fleksibel anvendelse
Der findes dokumenterede løsninger til mange forskellige plastrør, alupexrør, isoleringstyper og konstruktioner.

Enkel montage
Produktet leveres på rulle, kan afkortes efter behov og er selvklæbende, når plastfolien fjernes.

Robusthed
Brandpakningen har gode fugtresistente egenskaber, tåler store temperaturudsving og er resistent over for UV samt flere olier og kemikalier.

Lang levetid
Installationsvejledningen angiver en forventet levetid på 60 år og robusthedsklasse X.

Konklusion
Når installationer gennembryder en brandadskillende bygningsdel, er det afgørende at vælge en løsning, der både er dokumenteret, praktisk at montere og egnet til den konkrete installation.

FireFree 701 Brandpakning er udviklet til netop denne type opgave. Den ekspanderende grafitmekanisme, de mange dokumenterede anvendelsesmuligheder og den enkle montage gør den til en fleksibel løsning til passiv brandsikring af rørgennemføringer.

Samtidig viser installationsvejledningen, at brandsikring ikke bør reduceres til et spørgsmål om at "pakke et rør ind". Den korrekte løsning afhænger af blandt andet rørtype, dimension, isolering, konstruktion, annularåbning og brandmodstandskrav.

Med FireFree 701 får man derfor ikke bare et brandpakningsprodukt – man får en del af en dokumenteret brandlukningsløsning, der er udviklet til at bevare den brandadskillende konstruktion omkring installationen.
Ved udførelse skal den aktuelle installationsvejledning altid følges, så den konkrete kombination af installation, konstruktion og FireFree-produkter svarer til den dokumenterede løsning.
